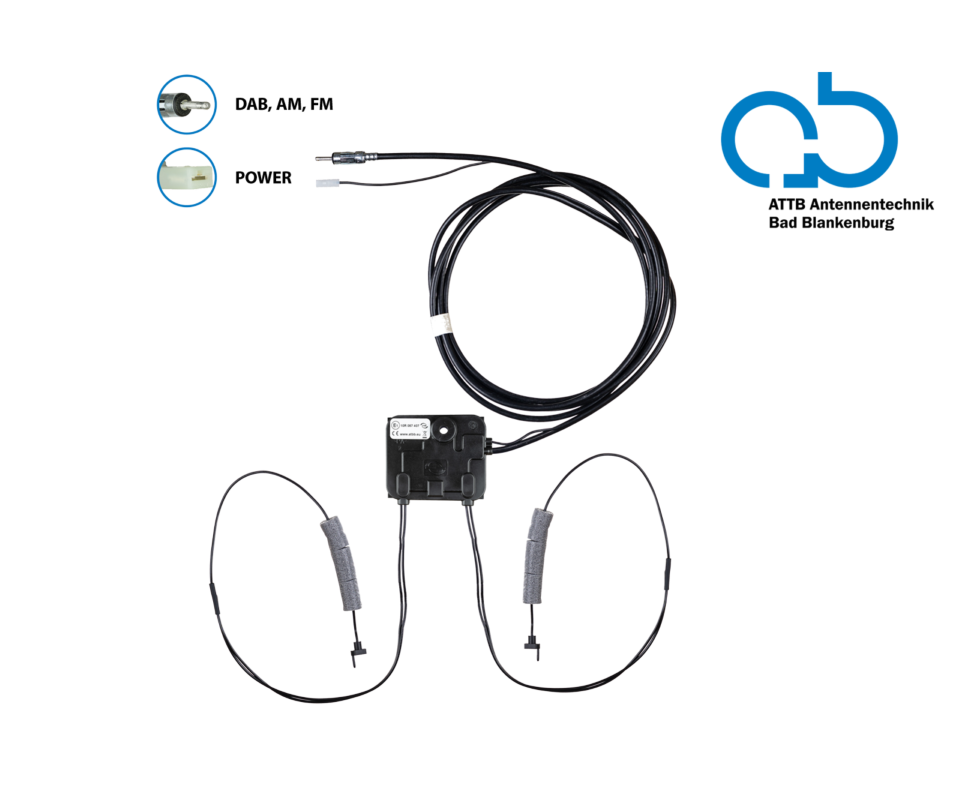

ATTB Dipolantenne AM/FM DAB+ geeignet Aussen- und Innenmontage

Dipolantenne AM/FM DAB+*

Für DAB+ Empfang muss zwingen einen optionalen Antennensplitter dazu bestellt werden!

ATTB "Made in Germany" 5010.01

Bauart: Dipol

Antennentechnik Bad Blankenburg steht mit eigener Forschung, Entwicklung und Produktion seit 1919 für funkbasierte Vernetzungslösungen mit höchster Qualität und Zuverlässigkeit "Made in Germany".

Zuverlässig und leistungsstarke Antennen mit optimaler Signalqualität sind unverzichtbar für die Kommunikation, das Infotainment, die Navigation und die Vernetzung und Steuerung von Maschinen unter Nutzung von Kommunikationsstandards wie 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ und TETRA.

Das ATTB-Angebot umfasst neben Standardlösungen auch maßgeschneiderte Spezialentwicklungen und Anwendungen unter anderem auch für die Automobilbranche.

Die enge Zusammenarbeit in Forschung und Entwicklung mit führenden Organisationen und Forschungseinrichtungen brachte als Ergebnis bis jetzt über 40 Patente und zahlreiche Innovationen hervor.

Der gesamte Produktionsprozess des breiten Portfolio an Fahrzeugantennen und Antennenzubehörs für viele gängigen Fahrzeuge ist ist nach Standards der Automobilindustrie zertifiziert und von der Produktentstehung über die laufenden Fertigung bis zur Endkontrolle wird fortlaufend die Qualität der Antennen mit eigenen Messstation geprüft.

Hinweis:

DAB+ mit optionalem Antennensplitter*

Anschluss: Flachsteckhülse +12V laststabil abgesichert / Antennenremote

Montage:
Dipol-Antennenleiter in einem 90° bis 180° Winkel zueinander montieren und mit geeigneten Mitteln fixieren
Optimal 90° Winkel

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Für folgende Anwendungen:

Dipolantenne für den Rundfunkempfang
Montage in allen Fahrzeugen / Wohnmobilen / Wohnwagen / Nutzfahrzeuge hinter Verkleidungen aus Holz / Glas / Plastik / GFK Aussen und Innen

Produktmerkmale:
Spannungsversorgung: extern
Montage in eigenstabilen Kunststoffbaugruppen
Kabeltyp: 75 Ohm
Dienste: AM/FM / DAB+
Kabellänge: 250 cm
Konnektoren: DIN(m)

Anschluss:
AM/FM: DIN(m) 75 Ohm / L=250 cm
Speisespannung extern: Flachstecker 2,8 mm

Frequenzbereich:
AM: 150 kHz - 3000 kHz
FM:  87,5 MHz - 108 MHz
DAB+ B III: 174 MHz - 240 MHz

Verstärkung (dB):
AM: 10 dB
FM: 13 dB
DAB+ B III: 13 dB

Spannungsversorgung:
AM/FM: +12V extern

Stromaufnahme:
AM: 70 mA max.
FM: 70 mA max.
DAB+ BIII: 70 mA max.

Impedanz:
AM/FM: 50 Ohm > 75 Ohm

Stehwellenverhältnis:
AM: <1,5:1
FM: <1,5:1
DAB+ BIII: <1,5:1
