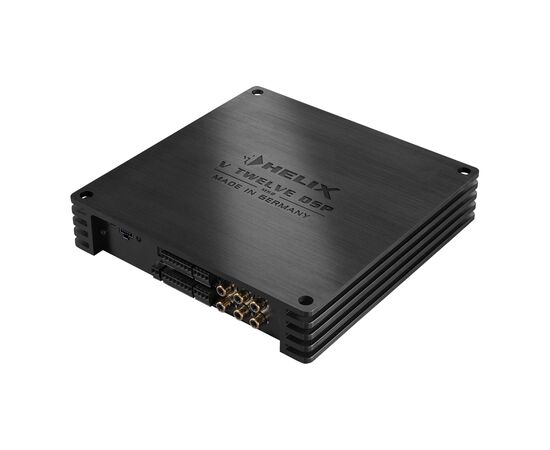

HELIX V TWELVE DSP MK2

HELIX V TWELVE DSP MK2

Der neue König der Multitools

Die V TWELVE DSP MK2 ist der neue Problemlöser, wenn es darum geht, Premium-Soundsysteme in heutigen Fahrzeugen aufzurüsten. Wie sein Vorgänger vereint er 12 Highlevel-Eingänge, 6 Cinch-Eingänge, 14 DSP-Kanäle und 12 Endstufen mit bis zu 160 RMS an 2 Ohm in einem ultrakompakten Gehäuse, welches gerade mal die Grundfläche von zwei Briefumschlägen in Anspruch nimmt.

Multifunktion neu gedacht

Auch wenn ein Fahrzeug bereits ab Werk mit einem Premium-Soundsystem ausgestattet ist, dessen Verstärker oftmals schon über mehr als 10 Kanäle verfügt, entspricht die Klangqualität nicht immer den eigenen Erwartungen. Ein Austausch vorhandener Komponenten ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker mit der gleichen Anzahl an Hochpegel-Eingängen in Betracht kommt.

Aus diesem Grund bietet der HELIX V TWELVE DSP MK2 nicht nur 12 Highlevel-Eingänge sondern auch ebenso viele Verstärkerkanäle, um eine optimale Adaption an bestehende Mehrkanal-Soundsysteme zu gewährleisten. Darüber hinaus ist die V TWELVE DSP MK2 auch mit einem Digitaleingang und einem HEC Slot ausgestattet, mit dessen Hilfe das Soundsystem um zusätzliche Signalquellen, wie Bluetooth-Streaming oder die Integration eines High-Res Audioplayers, erweitert werden kann.

Das Management der sagenhaften vierzehn (14!) getrennten DSP-Kanäle übernimmt dabei der leistungsstarke, integrierte 64 Bit DSP in Verbindung mit unserer einzigartigen DSP PC-Tool Software.

Darüber hinaus erleichtert der neu verbaute, zukunftssichere Smart Control Port (SCP) den Anschluss von Zubehör und bietet neben einer kompakten und sicheren Steckverbindung eine integrierte Stromversorgung für Fernbedienungen wie dem CONDUCTOR oder DIRECTOR was die Anzahl an benötigten Kabeln und somit den benötigten Einbauplatz erheblich reduziert.

Features

• Bis zu 160 W RMS Maximalleistung pro Kanal an 2 Ω
• „Pure Class GD“ Konzept für außergewöhnliche Klangqualität kombiniert mit hoher Leistungsfähigkeit
• Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
• AD- und DA-Signalwander von BurrBrown
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
• ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
• SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
• 10 interne Speicherplätze für Sound Setups
• Hochbelastbarer 12-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
• Zwei prozessierte Cinch Vorverstärkerausgänge
• 1:1 IOR (Input-to-Output Routing) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
• VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
• Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
• HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
• Automatic Remote-Schalter
• Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
• Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad

Technische Daten

Leistung RMS ≤ 1% THD+N - @ 4 Ohm12 x 75 Watt- @ 2 Ohm12 x 120 Watt- @ 1 Ohm- - gebrückt an 4 Ohm- - gebrückt an 2 Ohm-

Max. Leistung pro Kanal*Bis zu 160 Watt RMS @ 2 Ohm

VerstärkertechnologiePure Class GDEingänge6 x Cinch

12 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF (12 - 96 kHz)

1 x Remote In

EingangsempfindlichkeitCinch: max. 4 V oder max. 8 V

Hochpegel: max. 16 V oder max. 32 V

Eingangsimpedanz Cinch12 kOhm

Eingangsimpedanz Highlevel9 - 33 Ohm oder 20 kOhm

Ausgänge12 x Lautsprecherausgang

2 x Cinch

2 x Remote Out

Ausgangsspannung Cinch3 Volt

Frequenzbereich20 Hz - 22.000 Hz

DSP Auflösung64 Bit

DSP Rechenleistung295 MHz (1,2 Mrd. MAC Operationen/Sekunde)Abtastrate48 kHz

DSP TypAudio SignalprozessorSignalwandlerA/D: BurrBrown 24 Bit

D/A: BurrBrown 24 Bit

Signal- / Rauschabstand Digitaleingang107 dB (A-bewertet)

Signal- / Rauschabstand Analogeingang102 dB (A-bewertet)

Klirrfaktor (THD)< 0,015 %

Dämpfungsfaktor> 70

etriebsspannung10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)

LeistungsaufnahmeDC 12 V ⎓ 80 A max.

Leerlaufstromaufnahme700 mA

Max. Remote-Ausgangsstrom500 mA

Betriebstemperaturbereich-40° C bis +70° C

Sicherung2 x 30 A LP-Mini-Stecksicherung

Zusätzliche FeaturesHEC Slot, ADEP.3-Schaltkreis, Smart Control Port, Auto Remote-Schalter, 32 Bit CoProcessor

Abmessungen (H x B x T)44 x 220 x 220 mm

* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)

Lieferumfang

1 x Verstärker HELIX V TWELVE DSP MK2

1 x Contol Input-to-SCP Adapter

1 x USB Datenkabel

2 x Inbusschlüssel

1 x Befestigungsmaterial

1 x Bedienungsanleitung
